Descripción General

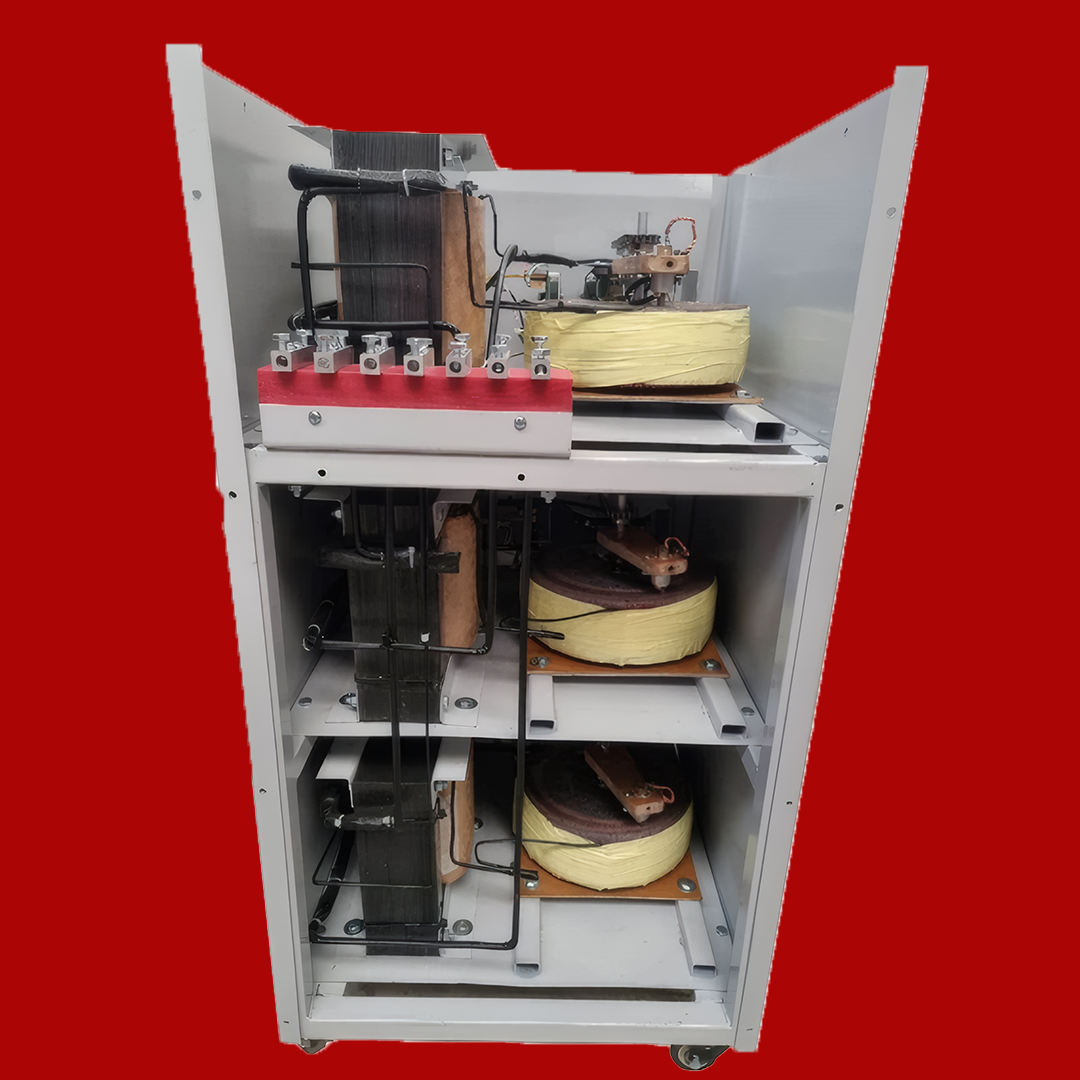

Los reguladores de tipo electromecánico basan su funcionamiento en un autotransformador toroide, conectado en serie con un transformador. Además, cuentan con una tarjeta electrónica que detecta variaciones en la red eléctrica y activa un moto reductor para mover un cepillo en la bobina, logrando un control preciso del voltaje de salida.

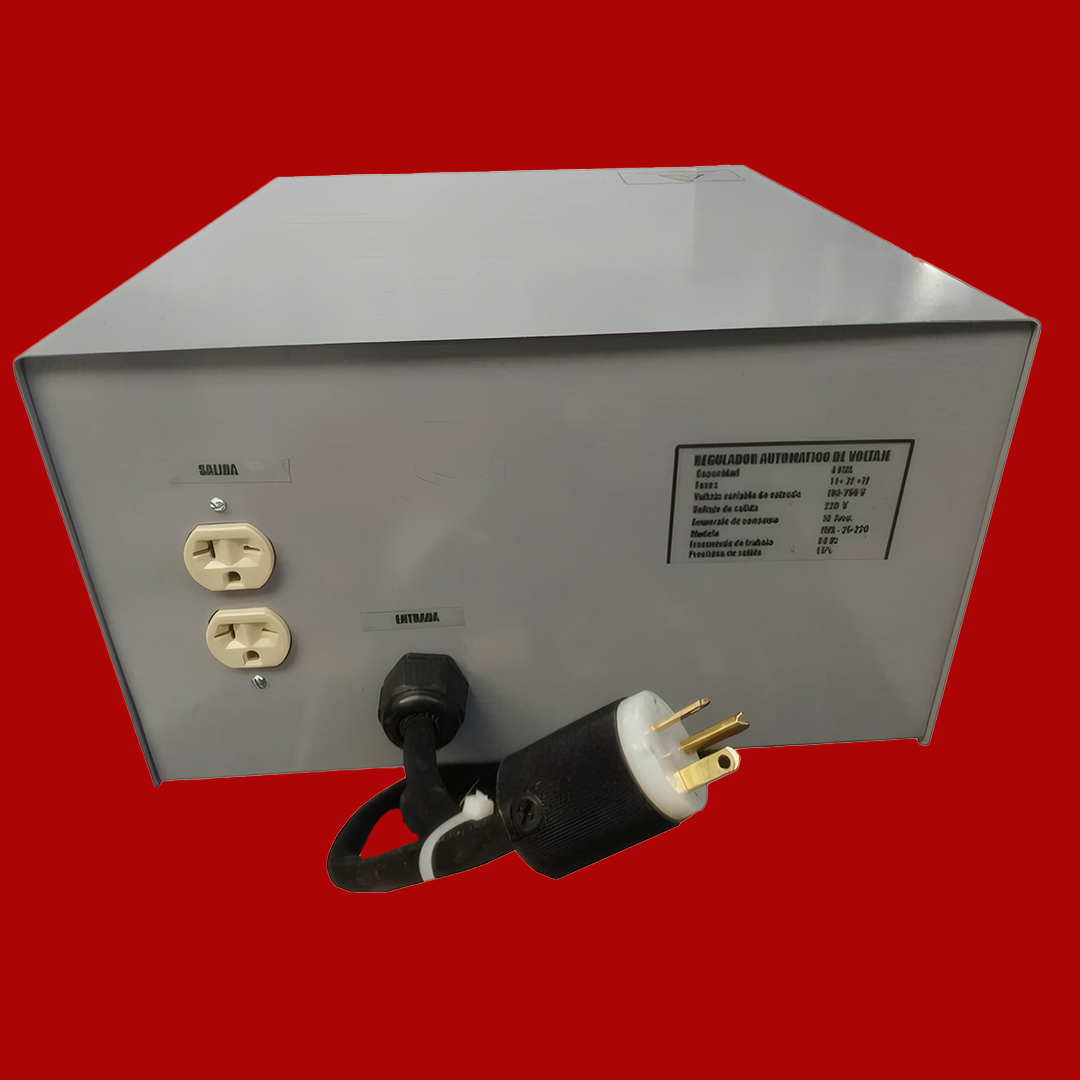

En los equipos monofasicos, a 120 y 220 volts se pueden instalar sistemas de proteción, clavias y contactos con nemas especiales, para que sean compatibles con equipos de origen Europeo y asiatico.
Diseño robusto para un control preciso del voltaje de salida.

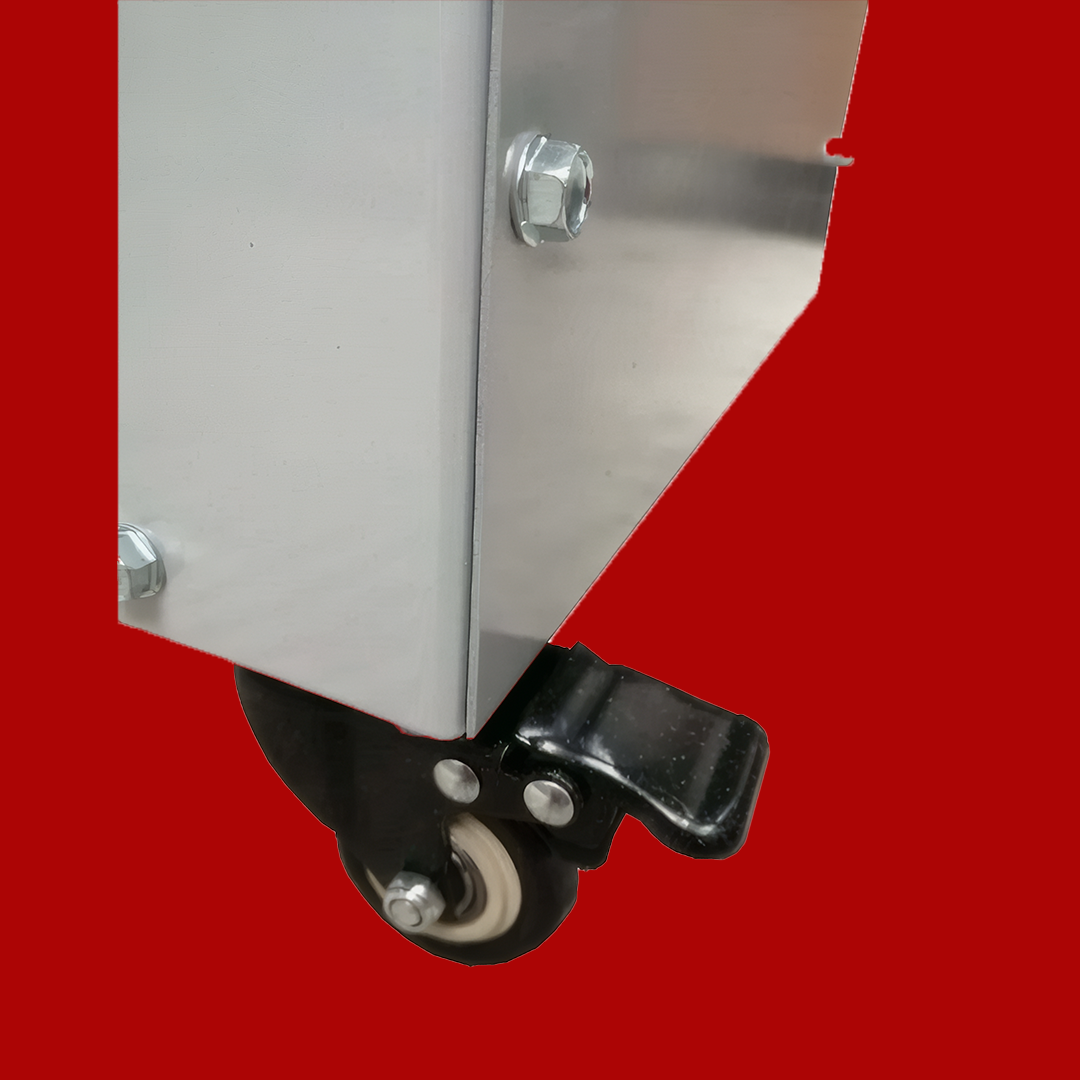

Los equipos trifasicos cuentan con ruedas, provistas de un freno para mayor facil de movilidad y seguridad en su posición final.

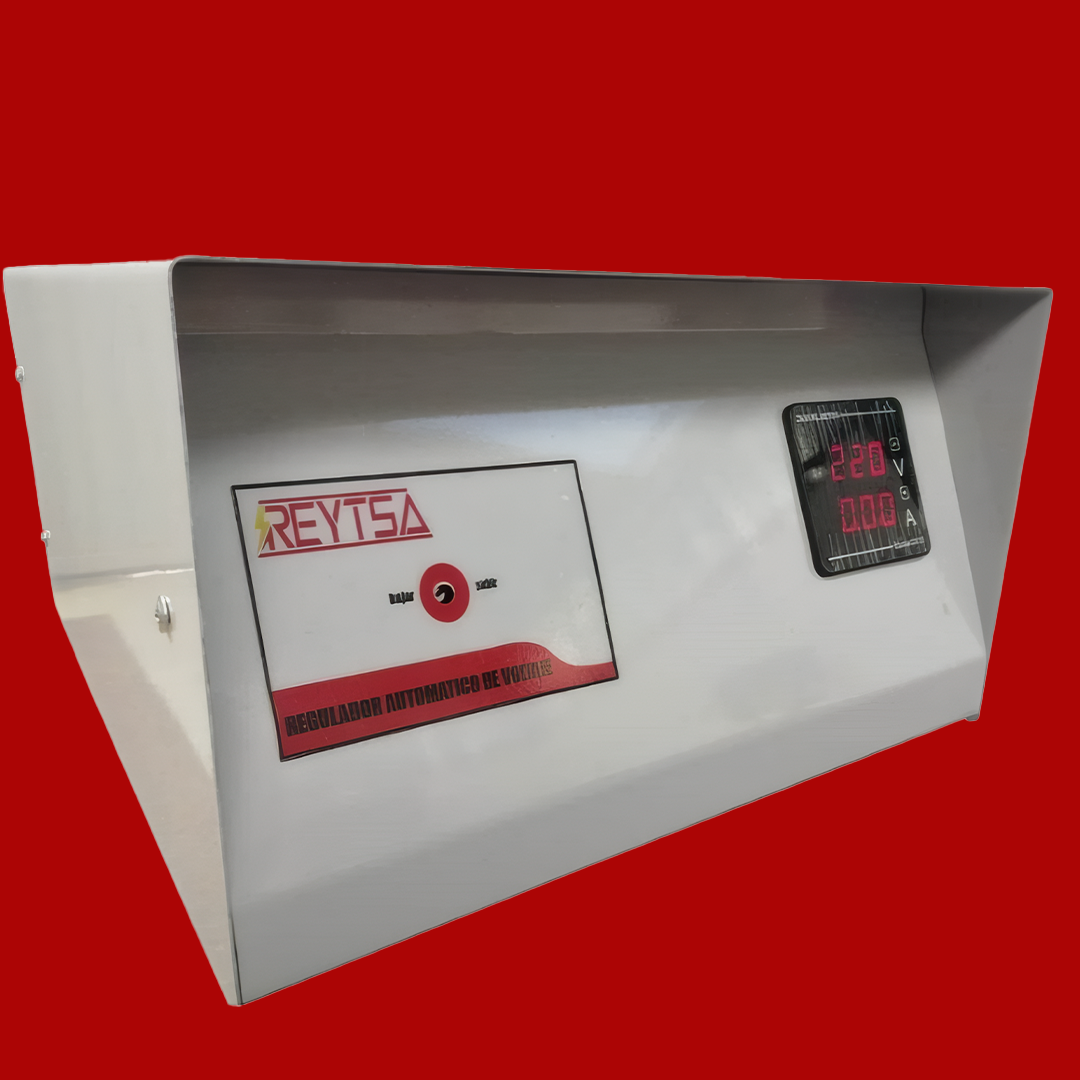

Todos los reguladores cuentan con un potensiometro, que nos apoya de forma fácil, el ajuste de voltaje de salida del regulador, según la necesidad, en monofásicos se puede hacer el ajuste de 110, 120 y 127 volts, en los trifásicos se pueden ajustar las salidas en 120 y 127 volts para conseguir entre fases los 208 o 220 volts.

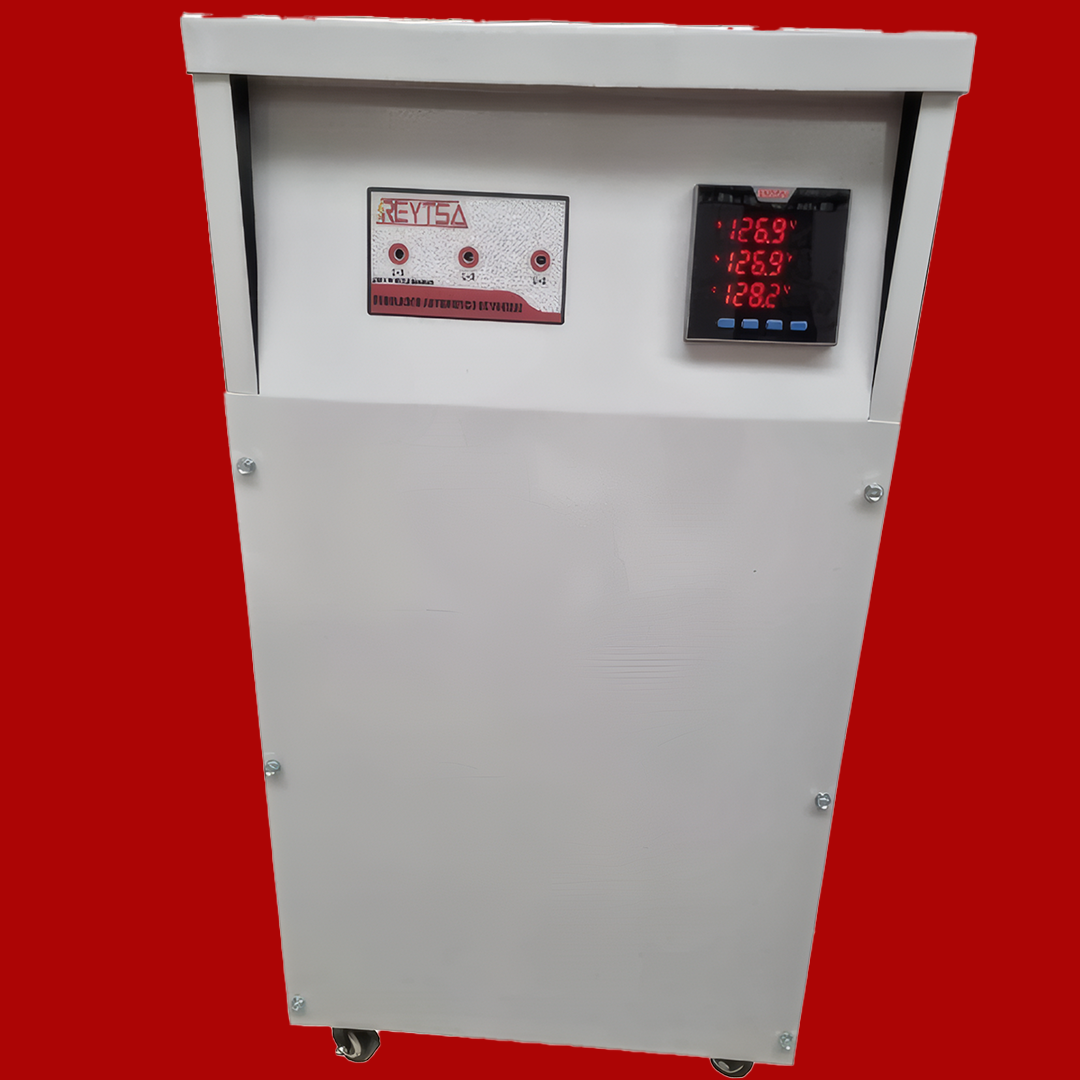

Los reguladores trifásicos, cuentan con una regulación independiente por fase, para la corrección del desfasamiento que comúnmente se encuentra en la línea eléctrica, asegurando un voltaje balanceado entre fases en su línea de salida.
Todos los reguladores cuentan con bobinados en cobre de la mejor calidad, para una mayor eficiencia, componentes 100% fabricados en planta, esto para asegurar la existencia de refacciones necesarios en las reparaciones y mantenimientos de los equipos.
Características de los Reguladores
| CONCEPTO | UNIDAD | MONOFÁSICOS 120 V | BIFÁSICOS EN 220 V | TRIFÁSICOS EN 220 V |
|---|---|---|---|---|
| CAPACIDAD | KVA | 2, 3, 4 y 5 | 2, 3, 4, 5, 6, 7 y 8 | 6, 8, 10, 12, 15, 20, 25, 30 |
| CAMPO DE REGULACIÓN EN LA ENTRADA | VCA | 90 - 140 | 190 - 150 | 185 - 250 |
| PRECISIÓN DE VOLTAJE REGULADO | VCA | ± 3 | ± 3 | ± 3 |
| VOLTAJE DE SALIDA REGULADO | VCA | 110, 120, 127 | 220, 240 | 220/127 |
| TECNOLOGÍA DE CONTROL | Microcontrolado | Microcontrolado | Microcontrolado | |
| MEDIO DE AJUSTE DEL VOLTAJE DE SALIDA | Potenciómetro | Potenciómetro | Potenciómetro | |
| EFICIENCIA | % | 98 | 98 | 98 |
| SISTEMA DE ENFRIAMIENTO | En seco | AA | AA | AA |
| MEDIO DE CONEXIÓN | Clemas / Clavija-Contacto | Clemas / Clavija-Contacto | Clemas | |
| MEDICIÓN DE VOLTAJE REGULADO DIGITAL | Volts | 0-500 | 0-500 | 0-500 |
| MEDICIÓN DE CONSUMO DIGITAL | Amperes | 0-100 | 0-100 | 0-300 |
| FRECUENCIA DE TRABAJO | Hz | 60 ± 10% | 60 ± 10% | 60 ± 10% |
| TEMPERATURA DE TRABAJO MÁXIMA | °C | 50 | 50 | 50 |
| TECNOLOGÍA DE REGULACIÓN | Electromecánico | Electromecánico | Electromecánico | |
| ALTURA DE OPERACIÓN | M.S.N.M. | 3500 | 3500 | 3500 |

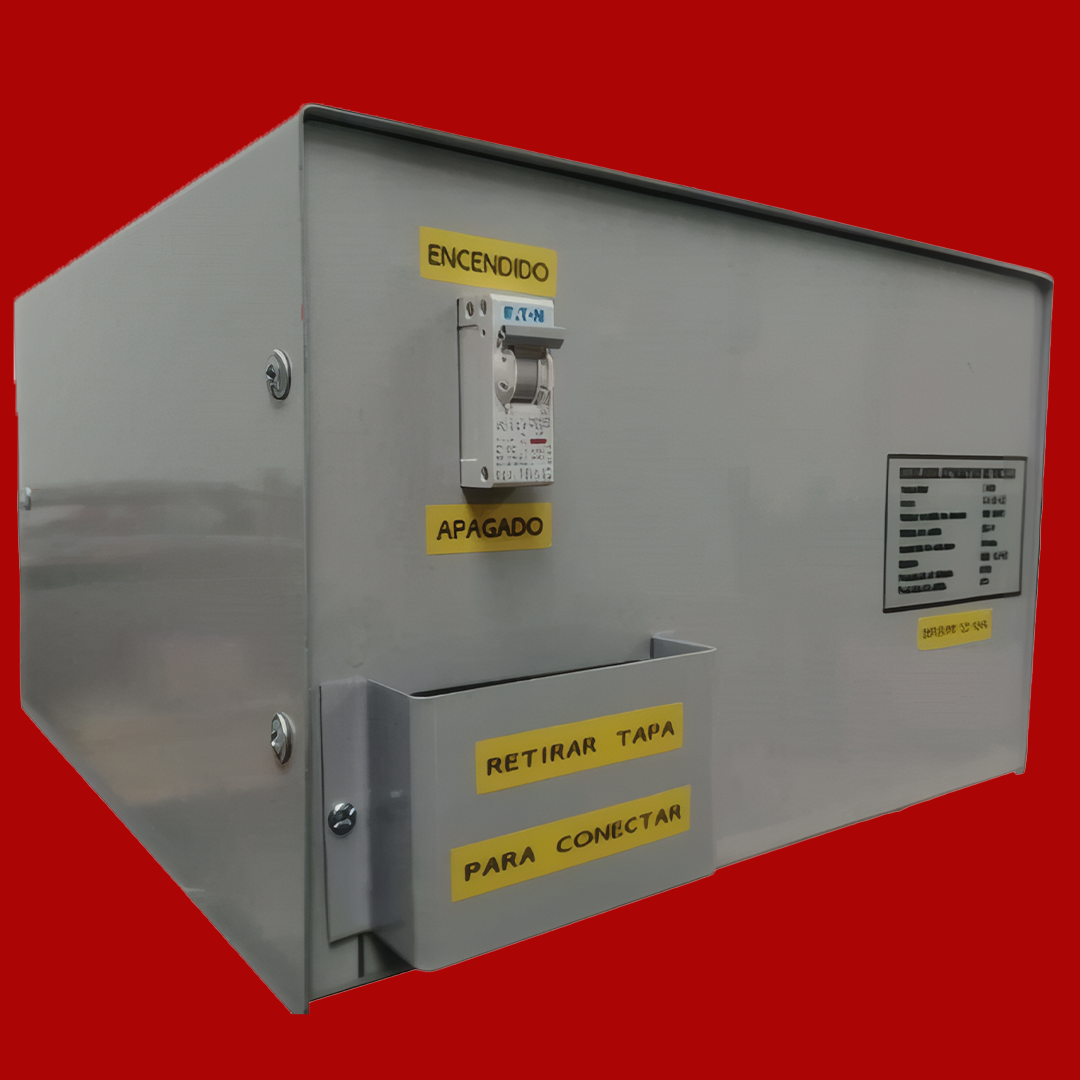

| PROTECCIÓN CONTRA SOBRECARGA | Termomagnético | Termomagnético | Termomagnético | |
| TIEMPO DE RESPUESTA | Inmediata | Inmediata | Inmediata | |
| CAPACIDAD DE SOBRECARGA | % | 500 | 500 | 500 |
| DISTORSIÓN ARMÓNICA | % | 0 | 0 | 0 |
